第一章 概述
       安全是生产的前提,随着互联网和智能化技术的发展为企业安全生产提供了更多便利,为生产效率的进一步提高提供可能。智慧电厂作为未来十年电力企业的发展方向,基于企业现有的数字化、信息化建设基础,我公司智慧电厂管理方案将围绕设备管理,利用智能手机、电子标签、物联网技术、无线通讯技术、人员定位技术和蓝牙通信技术加强对电厂的现场管控,强化制度落实,提高设备可靠性和降低人员作业风险,将智能化技术与电厂安全生产相结合。
       第一:通过智能传感器将设备运行状态或报警及时主动推送给管理者,改变以往故障出现后人工被动式检查或频繁过渡检查,提高工作效率。
       第二:通过智能巡检管理规范巡检人员操作过程、提高巡检质量、尽可能发现早期设备缺陷,提高设备可靠性。同时通过智能巡检优化设计,提高巡检效率,改变传统巡检作业普遍消极被动方式。
       第三:对现场安全风险区域的工作人员,对接近危险区域时进行主动式安全提醒和通知,进一步降低危险区域的作业风险。
       智慧电厂系统组成
       软件部分:在线监测云平台,巡检巡检管理软件,巡检终端APP。
       硬件部分:智能手机,NFC标签,二维码标签,蓝牙定位模块,测温测振传感器,4G网关。

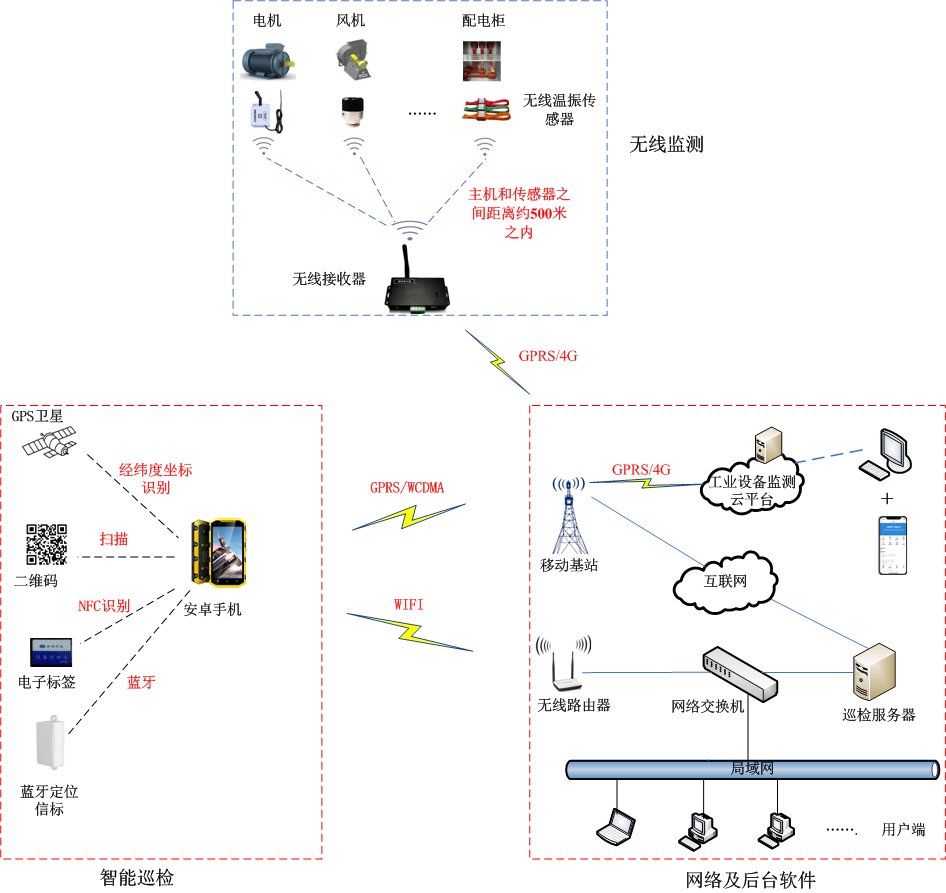

(网络示意图)
第二章 智能巡检
       利用互联网技术、4/5G通讯和无线通讯技术,固化设备巡检、检修等设备日常或定期现场管理流程,通过巡检路线、任务规范巡检人员操作。移动端即可完成巡检记录、缺陷申报、检修、维护全流程管理,并建立完善的设备台帐、维护台帐。提供设备维护操作流程,降低违规操作对设备的损害,逐步形成设备全生命周期的管理形式。
       系统由后台管理软件(B/S绿色软件)、安卓手机、NFC电子标签或二维码组成。
       巡检管理软件:完成巡检点、巡检项目、巡检路线、巡检计划等功能设置,实现巡检记录的查询、到位统计、漏检统计、趋势分析、缺陷跟踪、地图等功能。
       电子标签:用于唯一表示现场巡检点的RFID电子标签,采用抗金属标签。
       安卓智能机:采用安卓智能机作为巡检仪,可以识别现场电子标签或一维/二维条码。该智能机具有智能手机所有功能,还具有NFC读卡功能。完成现场巡检点的识别、数据采集、拍照、录像、GPS位置定位、无线数据传输等巡检管理。

随着我国电力工业的发展,电力设备趋向于高参数、大容量、复杂化其运行的安全性、经济性对社会的影响也越来越大。因此,发电厂的设备巡检工作一直被生产与管理部门所关注。

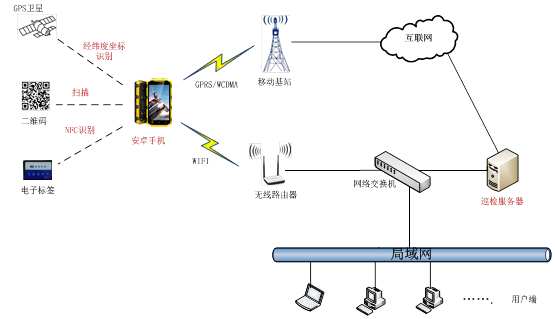

(网络示意图)
2.1 后台软件介绍
       巡检后台软件完成巡检点、巡检项目、巡检路线、巡检计划、部门人员等基础信息设置,在巡检前需将设置好的基础信息下载到前端掌上机,然后开始巡检。巡检结束后将掌上机数据上传到系统后台数据库,系统自动形成各类统计分析报表。
通过各种报表分析对不但可以直观掌握巡检过程和设备状态,而且为巡检管理提供有效的监督和管理手段,还可为班组或人员的竞赛与考核提供依据。
       后台软件功能归纳为:

       1、软件为BS绿色版,无需安装和发布过程;
       2、通过部门人员、设备和项目三个Excel模板批量导入信息完成系统初始化;
       3、巡检设备和该设备的巡检项目可任意设置,掌上机自动检测并下载;
       4、每个巡检设备下的巡检项目可任意设置,巡检项目分文本类型、状态类型和数值类型,满足用户的各种管理需求;
       5、为便于管理,对巡检设备按设备的属性、区域划分为不同路线,路线中的设备和次序可任意设置;
       6、巡检计划是对不同班组、专业对不同路线的巡检频率进行设置;
       7、巡检记录上传后,管理员可查询巡检记录明细,检索异常设备、跳检设备,统计漏检设备及漏检次数,可通过趋势图对数值型项目进行分析,通过饼图了解异常设备分布和异常发生的频率;通过对巡检异常发现和到位率统计可实现对巡检人员的考核管理。

(登陆界面)

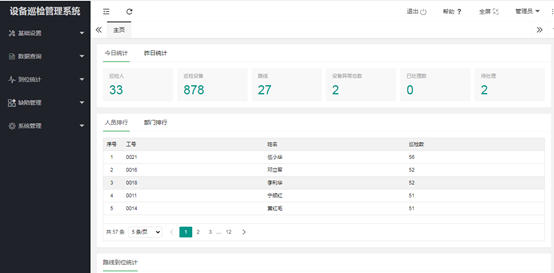

(巡检首页)

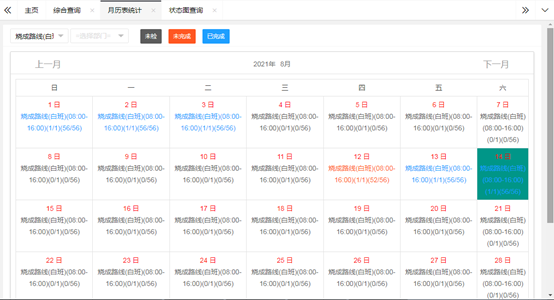

(巡检月历图)

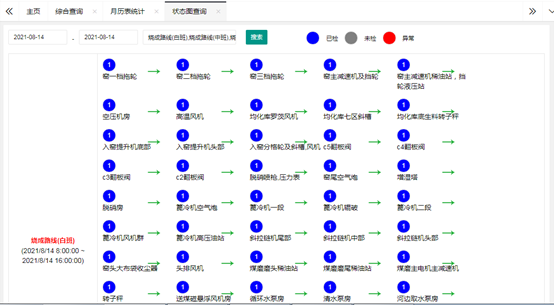

(巡检状态显示图)

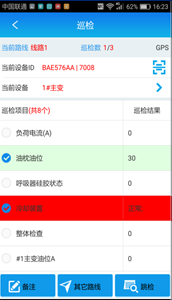

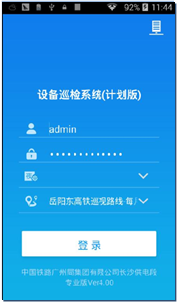

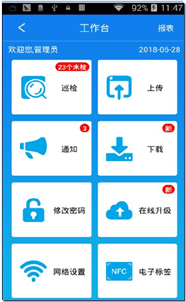

2.2 巡检终端APP
       1、APP简单易用、极简操作、人性化界面设计,免操作培训、用户直接上手
       2、支持二维码识别、NFC识别、GPS识别等多种识别方式
       3、支持在线实时巡检和离线巡检,满足各种网络环境下使用
       4、针对不同设备可以定义不同的巡检项目,巡检项目具有状态选择型、数据录入型、文本型,支持现场视频、图片和备注录入,数值型具有超限录入提醒,操作描述指导等
       5、巡检人员可以选择不同路线巡检,避免漏检提醒功能
       6、具有多种手段防止作弊,如现场拍照、人脸识别、GPS定位等
       7、具体二维码扫描设备检修台账,在现场扫描设备编码随时了解维修信息
       8、异常跟踪和任务分配,方便各级管理人员随时派发检修任务

2.3 相关硬件设备

                                      测温测振终端                       三防/防爆终端                                   5G三防管理终端

                                              NFC标签                                     电子标签                                      二维码
第三章 安全管理
       通过蓝牙通讯、人员定位技术,对巡检人员进行危险区域提醒,保证人员和危险区域安全距离,培养员工安全意识,约束不规范行为。
       根据现场危险区域安装蓝牙定位信标,巡检人员在巡检过程中无意中走到该危险区域,巡检终端会发出振动/声音报警提醒,提醒巡检人员已进入危险区域,并在手机上显示相关危险区域信息,系统后台同时记录人员出入危险区域记录。

蓝牙定位信标(室外防水型)
第四章 在线监测
       随着4/5G网络普及、物联网技术应用,许多企业为提高信息化管理水平向“智慧电厂”进一步迈进。通过各种传感器(常用温度、振动)、物联网关及4/5G网络将生产数据自动上传到云平台。通过手机、微信、APP等随时掌握设备运行情况,并对超限异常进行及时报警。设备在线监测是对设备巡检的补充,主要用于采集频率较高、相对重要的设备。数据是主动上传,数据异常时及时报警给相关负责人。

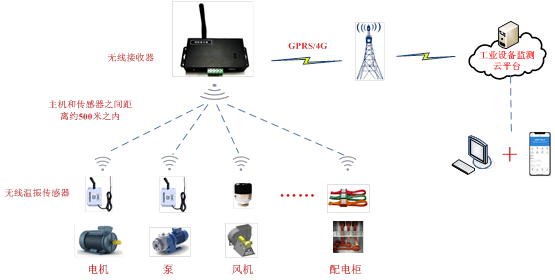

(网络示意图)
4.1 云平台功能
       1、可接入无线温度传感器、无线振动传感器
       2、对传感器实时数据监视、历史数据查询和导出、报警记录查询
       3、异常报警通过微信、短信、邮件提醒相关人员
       4、对传感器历史数据进行趋势分析

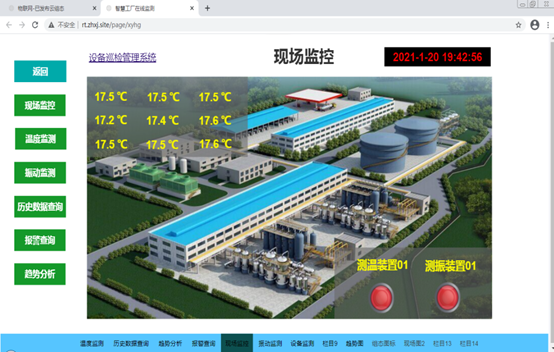

       5、用户可对现场工况自行画面组态
       6、平台支持电脑、微信、APP、小程序多端访问


4.2 在线监测终端

                    测温传感器                          LARO温振传感器                   4G温振传感器                            4/5G网关
4.3系统特点

       1、该系统软硬件成熟可靠、已经具有多个智慧工厂应用案例。
       2、系统免布线和免现场实施,设备出厂完成设置,满足用户开箱即用。
       3、传感器采用磁吸、3M背胶、螺丝安装,最大限度降低现场安装复杂度。
       4、设备出厂前完成所有参数设置,平台傻瓜式设计,可以自定义现场组态监控画面。
       5、配合智能手机巡检系统,对关键设备安装无线传感器进行定期数据采集、减轻人工工作量、提高巡检效率。
       6、对工厂中设备日常巡检中,设备安装位置较偏远、具有高空风险、高压带电等危险区域、或者人员不方便频繁出入的区域安装无线传感器自动采集数据,提高巡检频率,降低员工作业风险。
       7、该系统投入成本低、无线复杂安装和实施过程,管理效率立竿见影。
4.4应用场景
      电力设备测温
对配电柜、开关柜、变压器等电力设备进行测温,包括:母线排、铜排测温、电缆线测温、电缆接头测温、变压器及进出线测温、变频柜散热片测温以及通信管道测温等;
      旋转类设备测振各类运转类设备,如:电机、泵、风机等设备的轴承、机盖等关键部位测温测振。

                                             电机测温                                 油泵测温测振                         升压泵测温测振
       总结,随着智慧化设备和信息技术的不断发展,电厂的管理向着自动化、信息化、智能化、智慧管理方向不断发展。电厂设备部件成千上万个,每个部件的可靠性决定着整个机组的稳定性,如何确保每个子部件环节长期可靠运行,尽量减少人工干预。电厂管理者在保障安全生产的前提下需要积极关注前沿科技发展,不断引入和勇于尝试新技术应用,在不断的创新中实现管理水平的提高,成为行业佼佼者。
