1 系统概述

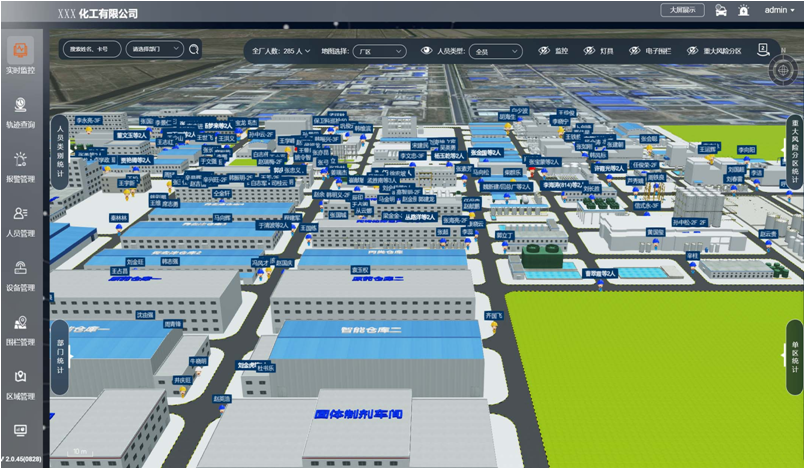

新瑞科技长期致力于电力信息化软件产品研发、系统集成、以及智慧电厂解决方案。其中，人员位置定位系统智慧电厂解决方案中是专门针对电厂特殊场景中人员位置定位和安全管理的软硬件一体化系统。系统功能包括对人员和车辆的室内外位置定位、轨迹跟踪、通过3D建模展示现场全景地图，并在图中显示人员位置、轨迹查询，实现对地图分层展示各区域平面图，实现各区域人员位置分布和人员统计。
人员定位方案融合了北斗、GPS、蓝牙、UWB、LORA等多种定位技术，实现定位精度从厘米级到米级，满足不同用户对位置精度的需求。系统支持与企业现有监控、门禁、通道闸、承包商、访客等系统集成。实现对访客、承包商、员工实现分类安全管理。基于现场模拟地图和人员定位，对现有视频监控实现图上监控并和人员报警进行联动控制。

2 水电厂安全分析

一般的水电厂生产设备分布在厂房和大坝区域，厂区结构布局复杂，工作人员在日常检修和巡检时分布分散，尤其在设备大小修期间，各类承包商人员、外来人员数量多且变化较大，管理者无法有效的对现场所有人员进行监控和行为管控，导致生产管理中存在很大的安全管控风险。
通过对常见事故案例分析，大多存在人为因素。因此，管控住人的“不安全行为”是一切安全管理工作的基础。因此，管控住人的“不安全行为”是一切安全管理工作的基础。人员管控风险如下：
(一)、无法随时和准确地掌握入厂区内人员的行动轨迹。水电厂厂区结构复杂、人员分布分散，管理人员无法准确的获取厂区内人员的在岗与工作状态、位置信息，无法实时监管；
(二)、虽然现场监控点数量大，但监控仍存在死角，值班人员无法确保在第一时间能够发现事故和报警。无法针对一些重点区域、重点时段、重点事件进行定向的精准管理、无法高效、快速响应事件。事故发生时，员工的位置无法确认，错失最佳救援时间，导致事故伤亡严重。
(三)、部分巡检不到位，容易发生疏漏。无法随时随地的监管巡检工作（巡检点、巡检区域、巡检路线、巡检时长、巡检记录等），无法回溯历史的工作、报警以及事故，无法无遗漏地监管所有人员。
(四)、对于危险区域缺乏有效防范措施，如出入危险区域报警提示，高压危险场所保持安全距离，危险场景不能长时间逗留等。

3定位技术选择

1)、重点定位区域
水电厂设备集中在大坝和厂房，现场人员分布一般是围绕设备进行日常检修和维护。重点监控区域包括大坝，发电机层，水轮机层，主变场，开关站、坝腔廊道、其它主要设备区域等；
2)、人员定位精度
通过对GPS、UWB、RFID、蓝牙等几种定位方式对比，3～5米的定位精度完全可以满足电厂对人员位置管理需求；LORA无线通讯方式覆盖范围大，功耗低，满足布线施工少，定位终端长时间待机需求；
3)、定位技术选型
根据水电厂定位区域及精度要求，推荐采用蓝牙＋Lora定位方式，满足室内外定位。现场部署无线蓝牙信标，无线布线内置电池，持续工作8年以上；人员佩戴定位卡通过Lora无线信号发送到Lora基站再通过有线网络传到服务器，服务器实时计算出当前位置显示在地图上。地图上展示人员信息、位置、轨迹、人员类别、危险区域等信息。

4 系统网络拓扑图

5 电厂场景分析
定位范围：厂区大坝、发电机层、水轮机层、廊道、主变场、其它设备区域等
定位人员数量：100人
定位车辆数量：XX辆

水电厂现场主要是大坝及坝腔内厂房区域，厂区结构复杂且人员较为分散。推荐采用蓝牙＋LORA融合定位技术进行定位。以厂区3D全景建模图为定位载体，通过定位引擎算法展示人员实时位置。结合视频监控实现可视化图上监控，人员位置报警可与监控联动，整合工作票、承包商等数据通过一张图可以实现人员位置，监控、项目信息等可视化监控，提高企业安全管理水平。
