GPS线路巡检系统(基于GPS定位识别和电子地图)
GPS经纬度识别,图文视频记录,用于城市巡检和大范围长途线路巡检

       在线演示  演示账号:admin   密码:1

        针对石油管线、供电线路、燃气管线等这类巡检线路长且巡检区域大,存在巡检布点难且后期维护困难的项目需求,新瑞公司推出了GPS 线路巡检系统 ,满足户外大范围内对巡检人员的巡检管理和缺陷跟踪。系统通过安卓手机结合GPS定位、4G 无线传输技术 、GIS地理信息系统研发了巡检APP和线路巡检系统。利用手机自带GPS芯片对巡检点位置进行定位识别,通过手机APP对现场情况进行拍照、录像,然后通过4G信号传输到后台软件。后台管理软件通过现场上传记录可以对人员进行轨迹跟踪、到位检查过程、缺陷跟踪等进行管理。

       系统实现了对巡检人员及巡检过程的全程动态管理,全程跟踪巡检轨迹、现场记录、事件记录等信息,从而最大限度地减少了设备事故隐患,实现事故的提前控制,确保线路与设备的安全运行。

系统组成

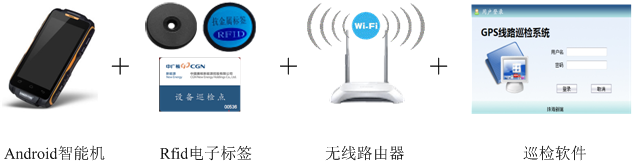

       系统由 设备巡检后台管理软件(B/S绿色软件)、安卓智能机(也称手持机)、电子标签(可选)组成。
       巡检管理软件: 完成电子地图、巡检点、巡检项目、巡检路线、巡检计划等功能设置,实现巡检记录的查询、到位统计、漏检统计、趋势分析、缺陷跟踪等功能。
       电子标签(可选): 用于唯一表示现场巡检点的RFID电子标签,采用抗金属标签。
       安卓智能机: 采用安卓智能机作为巡检仪,可以识别现场电子标签或一维/二维条码。该智能机具有智能手机所有功能,还具有NFC读卡功能。完成现场巡检点的识别、数据采集、拍照、录像、GPS位置定位、无线数据传输等巡检管理

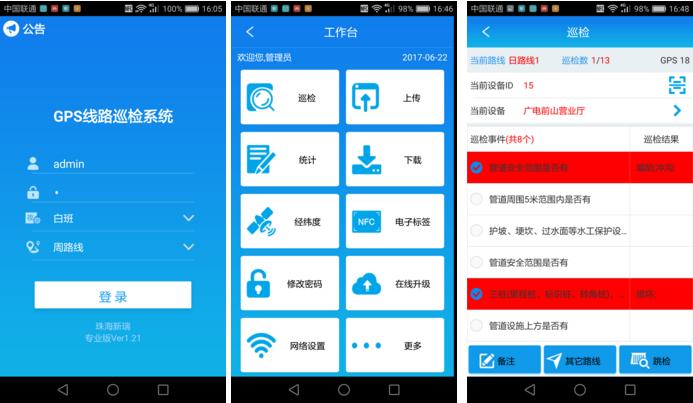

手机前端APP

        支持GPS、NFC、RFID和二维码扫多种识别方式
        APP软件无需繁杂的设置步骤,APP下载安装后即可使用
        系统通知可以随时下发工作指令给现场巡检人员
        支持巡检中断续检,巡检中断后下次可接着继续巡检
        系统支持离线巡检和实时巡检,满足不同网络环境的使用
        巡检项目包括数值型、状态型、文本型
        可多人共用一台巡检手机,分别登录巡检
        系统支持轮流倒班,根据手机时间自动识别班次,并取消繁琐排班管理




后台软件功能模块

功能模块 功能描述
  电子地图 通过条件查询与统计各线路的情况并在电子地图中显示巡检轨迹和详情。
基础设置 巡检点设置 定义巡检点的多级层次类别,记录巡检点基本信息包括该巡检位置的经纬度等信息。
巡检事件 定义巡检过程中可能出现的各种可能异常事件信息,事件类型分状态型、数值型和文本型。
巡检线路 为了便于巡检管理,对巡检点依据巡检区域或专业的不同划分为若个条线路,并设置线路的巡检周期和频率。
巡检计划 将巡检线路分配给不同的部门或班次
日常巡检 日常任务 根据巡检路线的巡检周期定义,生成每天要执行的巡检任务。
日常任务统计 将手持机每天上传的巡检数据与日巡检任务进行对比分析,判断任务完成情况以及是否漏检
日常任务统计2 通过月历表的形式直观的展示每月每天任务完成情况。
定期巡检 定期任务 根据巡检路线的周期定义,生成一段时间段内的巡检任务,以便提醒操作员按时完成定期任务。
定期任务统计 将手持机上传的巡检数据和巡检任务进行对比,判断任务完成情况以及是否漏检。
查询与统计 巡检记录查询 对手持机上传的巡检记录明细进行综合查询
巡检点查询 对巡检点的巡检记录进行综合查询
巡检项目查询 对巡检点的事件记录进行综合查询
图表分析 以趋势图或柱状图的方式统计巡检事件数据变化趋势和异常巡检点分布
异常跟踪 对出现异常的巡检点的后期处理过程进行跟踪记录
系统管理 基础信息 对系统中的基础参数进行定义
部门人员 对巡检部门和人员进行定义
角色权限 为便于管理操作权限,为不同角色授予相应的权限
角色人员 将不同角色授予不同的人员
用户权限 查询不同用户的操作权限
菜单管理 定义系统菜单
系统设置 定义系统公告、系统初始化、注册、升级、通讯地址、GPS识别频率、识别范围、实时上传等信息
备份恢复 对数据进行备份或恢复
手机公告 通过后台可以向任意部门或人员的手持机发送通知信息

应用场景

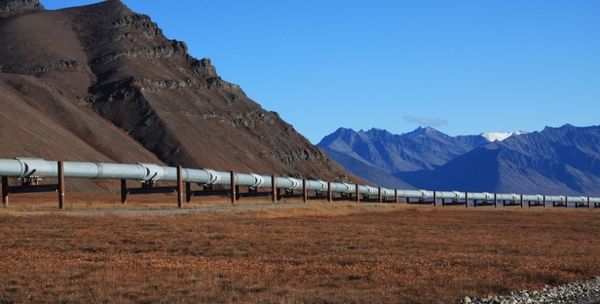

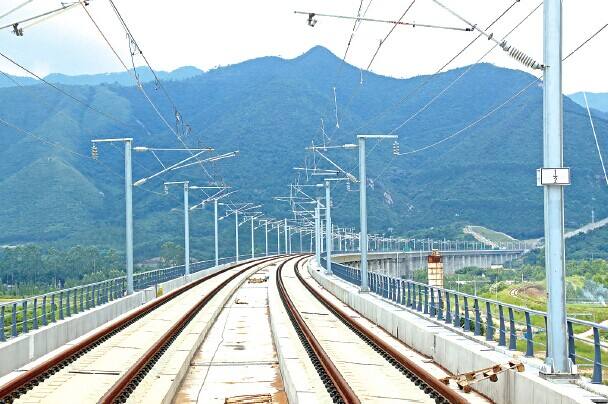

系统应用于石油管线、供电线路、燃气管线、输电线路、城市管线等行业
